概 述 |
GD型圆形旋转振动筛是引进国外先进技术并进行独创性改进设计后制造出来的一种先进筛分设备。该机由底座上的普通电机通过橡胶联轴器带动激振器转动,使筛机产生水平运动和绕水平轴摇摆振动的空间复合运动。筛中料层受剪切,并上下翻滚,细颗料迅速接触筛面,过孔分级。 |
该机用于干湿、粗细、轻重不同的各种物料的筛分作业,亦可用于固液分离、废污水处理等,广泛用于化工、冶金、建材、陶瓷、造纸、医药、食品和饲料加工等各行各业的生产流水线及单独作业。与往复式振动筛相比有更多的工艺适应性,并具有结构简单、功耗少、噪音小、筛分效率高等特点,可满足多级筛分的工艺要求,该机物料运动轨迹和振动力大小可进行调整。筛网有撞击装置,不易堵塞,张紧容易,调换方便,使用寿命长,排出方向可随意改变,动载荷对安装基础传递小,安装调试简单方便。 |
主要技术参数 |
型号 |
筛网直径 (mm) |
处理量 (T/h) |
振动频率 (min-1) |
电机功率 (KW) |
重量 (kg) |
备注 |
GD-1500 | Φ1500 | 9-14 | 960 | 2.2 | 750 | 处理量按标准物料河砂计算 (1.67T/m3)选型时按处理物料比重换算 |
GD-1000 | Φ1000 | 4-6 | 930 | 1.1 | 500 | |
GD-800 | Φ800 | 2-4 | 930 | 0.75 | 40 | |
GD-600 | Φ600 | 1.5-2 | 1450 | 0.75 | 300 | |
GD-400 | Φ400 | 1-1.5 | 1450 | 0.25 | 160 |

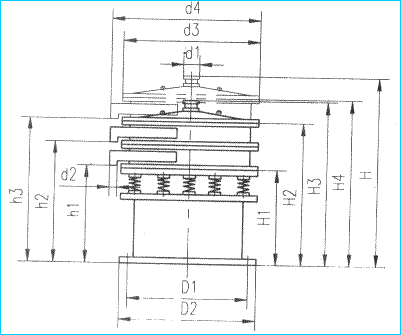

外形尺寸 |
型号 |
d1 |
d2 |
d3 |
d4 |
D1 |
D2 |
h1 |
h2 |
h3 |
H1 |
H2 |
H3 |
H4 |
H |
有效面积(m2) |
GD-1500 | 280 | 200 | 1650 | 2280 | 1420 | 1450 | 640 | 830 | 1020 | 660 | 1040 | 1300 | 1230 | 1490 | 1.77 |
GD-1000 | 220 | 140 | 1120 | 1520 | 975 | 1040 | 565 | 695 | 825 | 580 | 840 | 1040 | 970 | 1170 | 0.74 |
GD-800 | 200 | 130 | 850 | 1160 | 780 | 850 | 540 | 665 | 790 | 560 | 810 | 950 | 935 | 1075 | 0.44 |
GD-600 | 130 | 110 | 710 | 980 | 610 | 660 | 480 | 600 | 720 | 490 | 730 | 850 | 850 | 970 | 0.265 |
GD-400 | 120 | 100 | 470 | 700 | 400 | 445 | 435 | 525 | 615 | 440 | 620 | 700 | 700 | 780 | 0.1 |
