K型往复式给煤机
K型往复式给煤机
用 途
    K型往复式给煤机用于煤或其它磨琢性小，粘性小的松散粒状物料的给料，将储料仓或料坑里的物料连续均匀地卸落到运输设备或其它筛选设备中。
技术参数表
型号规格
K-0
K-1
K-2
K-3
K-4
给料能力（t/h） 底板行程(mm) 曲柄位置 无烟煤 烟煤 无烟煤 烟煤 无烟煤 烟煤 无烟煤 烟煤 无烟煤 烟煤
200 4 100 90 150 135 225 200 330 300 590 530
150 3 75 67 112 100 170 150 247 220 440 395
100 2 50 45 75 68 133 100 165 150 295 268
50 1 25 22 39 34 55 50 83 75 148 132
曲柄转速（r/min） 57 57 57 62 62
电动机 型号 YB160M1-8 YB160M1-8 YB160M1-8 YB160M-8 YB200L1-8
Y160M1-8 Y160M1-8 Y160M1-8 Y160M-6 Y200L1-6
功率（KW） 4 4 4 7.5 18.5
转速（r/min） 720 720 720 970 970
减速机 型号 JZQ-350 JZQ-350 JZQ-350 JZQ-400 JZQ-500
速比 12.64 12.64 12.64 15.75 15.75
允许大粒度（mm） 含量10％以下 250 350 400 500 700
含量10％以上 200 300 350 450 550
设备重量（kg） 带料斗 1127 1251 1481 1927 2737
不带料斗 1026 1144 1342 1735 2505

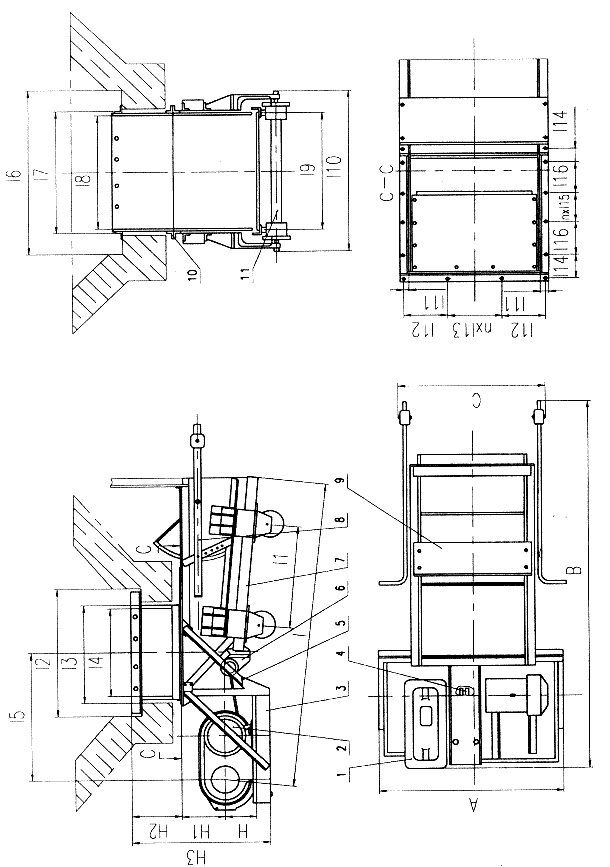

外型图
1、减速机 2、电动机 3、传动平台 4、联轴器 5、H形架 6、连杆 7、给煤槽 8、闸门 9、机架 10、漏斗 11、托辊
工作原理
    K型给煤机由机架、底板（给煤槽）、传动平台、漏头号、闸门、托辊组成，当电机开动后经弹性联轴器、减速机、曲柄连杆机构拖动倾斜5度的底板在辊上作直线往复运动，煤均匀地卸到其它设备上。
    本机可根据需要设有带漏斗、不带漏斗两种形式。
    给煤机设有两种结构形式：1、带调节闸门 2、不带调节阀门，其给料能力由调节闸门来达到。
外形尺寸
型号
A
B
C
H
H1
H2
H3
L
l1
l2
l3
l4
l5
K-0 1360 3100 846 210 210 325 1051 2450 840 1000 800 750 1040
K-1 1360 3100 1112 210 210 325 1051 2450 840 1000 800 750 1040
K-2 1360 3540 1112 208 208 325 1297 2850 1150 1250 1050 1000 940
K-3 1352 3950 1360 250 250 345 1341 3270 1400 1500 1300 1250 1157
K-4 1622 4740 1632 330 330 345 1543 3850 1700 1750 1550 1500 1435

型号
l6
l7
l8
l9
l10
l11
l12
n×l13
l14
n×l15
k16
N×MD
K-0 750 550 500 500 830 35 191 1×200 131 1×190 190 14×M20
K-1 1000 800 750 750 1080 35 275 1×282 131 1×190 190 14×M20
K-2 100 800 750 750 1080 35 208 2×208 91 2×225 225 17×M20
K-3 1250 1050 1000 1000 1330 35 273 2×273 91 2×290 290 17×M20
K-4 1500 1300 1250 1250 1580 35 266 2×270 96 3×320 220 20×M20
