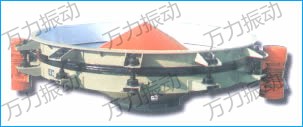

GD系列惯性振动给料斗
GD系列惯性振动给料斗
用 途
    GD系列惯性振动给料斗是国内近年发展起来的兼有破拱、给料、关闭三种功能的新型设备。广泛应用于煤炭、电力、机械、化工、建材、冶金、矿山、轻工、食品、粮食、医药、交通运输等部门的散体物料料仓破拱、给料、关闭等作业。
特 点
1、兼有破拱、给料、关闭作用。破拱助流能力强;给料松散、连续、均匀、准确;振动停止,物料即停止卸出,不必再安装料仓闸门。
2、给料量可调,易于实现单机或群机自动控制,排料过程中无物料粒度偏析,并有一定的混合作用。
3、结构简单,安装操作简便;运行可靠,维修方便。
4、重量轻,耗电少,运行费用低,隔振好,磨损少,噪音低。
5、安装高度低,可取代料仓锥体或部分锥体,不需要基础和附加装置。
6、密封性好,实现全封闭给料,无需局部除尘或防毒。
型号说明
GD□□□□
G-给料机
D-振动斗式
□-进料口直径(百分之一)
□-驱动方式(Z、P、W)
□-给料斗坡角(A、B、C、D)
□-出料方式(V、Y)
符号说明:(1)V-中心出料,一般不注明;Y-边出料。(2)Z-直线型;P-平旋型; W-涡旋型。(3)A-300;B-200;C-450;D-600
主要技术参数
型号 直径
(mm)
生产率
(T/h)
料仓直径
(mm)
料仓容量
(m3
电机功率
(Kw)
振动频率
(r/min)
电压
(V)
重量(T)
GD06PA 600 30-40 900-1200 5-15 0.25 1450 380 0.13
GD10PA 1000 40-80 1500-2000 10-50 0.75 960 380 0.38
GD12PA 1200 40-80 1800-2400 30-60 1.1 960 380 0.52
GD15PA 1500 40-80 2250-3000 50-100 1.5 960 380 0.67
GD20PA 2000 80-150 3000-4000 80-160 2×1.1 960 380 1.1
GD25PA 2500 80-150 3600-5000 100-200 2×1.5 960 380 1.65
主要安装尺寸
型号 D D1 D2 d A h H δ n-Φ 外型尺寸A×D2×H
GD06PA Φ600 Φ640 Φ680 Φ180 1068 50 424 10 12-Φ13 1068×680×430
GD10PA Φ1000 Φ1070 Φ1130 Φ200 1663 60 600 12 12-Φ18 1663×1130×600
GD12PA Φ1200 Φ1290 Φ1350 Φ200 1690 60 620 12 16-Φ20 1690×1350×620
GD15PA Φ1500 Φ1590 Φ1670 Φ300 2040 60 815 12 18-Φ22 2040×1670×815
GD20PA Φ2000 Φ2090 Φ2170 Φ300 2820 60 1000 16 24-Φ22 2820×2170×1000
GD25PA Φ2500 Φ2590 Φ2650 Φ300 3430 65 1200 16 30-Φ22 3430×2650×1200
惯性振动给料斗的控制
    惯性振动给料斗的控制采用反接制动电气控制箱。该控制箱可使振动给料斗在短时间内迅速停机,使给料斗快速通过共振区,以保护给料斗的易损件及密封圈。
    如在给料过程中需无级调节给料量,可配用惯性电机变频调速器,调节惯性电机的转速,从而调节振动力,达到调节给料量的目的。
料仓减压锥的配制
    该产品在设计计算中已考虑了一定的仓压,但建议在料仓内物料高度大于2m时,在料仓内安装料仓减压锥,以确保振动给料斗列稳定地工作,特别是确保其给料精度更趋准确。料仓减压锥应焊接在料仓内,并保持平稳。
    料仓减压锥安装尺寸及图
型号 GD10PA GD12PA GD15PA GD20PA GD25PA
d1 700 850 1000 1400 1700
H1 650 780 900 1200 1450
