DMA系列电磁振动给料机
DMA系列电磁振动给料机
用 途
    DMA系列电磁振动给料机是我厂在引进消化比利时TOLEDO公司的技术基础上,结合我国国情设计研制的新型给料设备。
    该产品可广泛应用于冶金、矿山、煤炭、建材、化工、电力、粮食、机械等行业,可将颗粒状、粉状物料均匀、连续、定时地送至受料装置;特别适用于自动配料、定量包装、生产流程自动化、给料精度要求高的场合。
特 点
    该产品作为一种新型给料设备,具备以下特点:
    结构合理紧凑、重量轻、整机重心偏移较小,安装维修方便,无转动部件,不需润滑、运行费用较低。
    设计理论合理,整机能耗低。
    均匀定量给料,给料精度高。
    无级调节给料量,可实现自动化控制和集中控制。
    给料时物料运行按抛物线迹前进,对给料槽体磨损小。
    该机不适用于300℃以上的热物料和具有防爆要求的场合。
主要技术参数
型号
给料量
双振帼(mm)
电压(V)
电流(A)
有功功率(KW)
配套控制箱
设备重量(kg)
m3/h
T/h
DMA2 1.5 2.5 1.75 220 0.6 0.06 XKZ-5G2 18
DMA4 3 4.9 1.0 0.09 XKZ-5G2 35
DMA8 5.5 8.8 2.3 0.15 XKZ-10G2 74
DMA16 11 16.5 3.8 0.20 XKZ-10G2 145
DMA32 22 33 7.0 0.45 XKZ-20G2 234
DMA63 43 65 10.6 0.65 XKZ-20G2 410
DMA125 90 138 1.5 380 5.0 1.50 XKZ-50G2 730
DMA250 220 320 10.0 3.00 XKZ-50G2 1740
主要安装尺寸

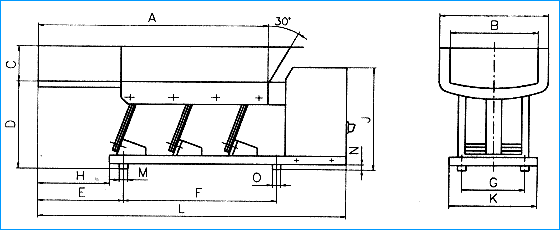

敞口型外型图
型号 A B C D E F G H I J K L M N O
DMA2 350 150 70 145 168 240 120 140 230 185 180 500 M6 30 20
DMA4 500 175 90 170 195 390 130 150 239 215 190 650 M8 30 30
DMA8 650 250 120 230 280 460 160 240 336 290 240 860 M8 30 30
DMA16 800 300 150 299 240 600 180 190 400 372 280 1010 M10 50 50
DMA32 870 450 180 338 310 660 280 250 550 385 360 1175 M10 50 50
DMA63 1000 600 220 360 400 600 260 300 730 450 400 1300 M12 80 80
DMA125 1250 800 300 409 600 750 400 400 970 530 520 1750 M16 80 80
DMA250 1500 1100 400 500 650 900 550 450 1380 635 730 2000 M16 100 90

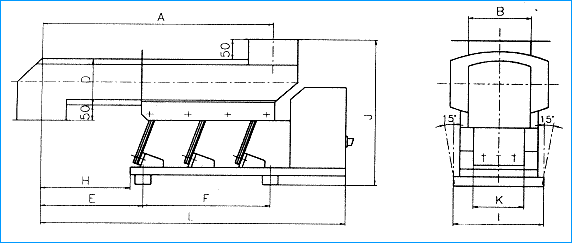

封闭型外型图
型号
A
B
E
F
H
I
J
K
L
D
DMA2F 350 150 188 240 160 215 235 180 500 80
DMA4F 500 175 209 340 164 215 280 180 550 100
DMA8F 650 250 251 400 241 300 390 240 895 150
DMA16F 800 300 256 640 206 340 469 280 1125 170
DMA32F 870 450 327 660 267 460 532 360 1190 194
DMA63F 1000 600 452 600 352 650 604 400 1352 245
DMA125F 1250 800 666 750 466 900 724 520 1816 315
DMA250F 1500 1100 640 900 540 1300 930 730 2090 430
安装及工艺配置
    本产品安装分为座式安装和悬挂式安装。悬挂式安装时,作为正学给料可下倾10度安装使用,对粘性或含量较高的物料可下倾15度安装使用,但用于配料、定量给料和自动称量时,为保证给料精度,建议水平安装。
悬挂式安装尺寸配置见下图

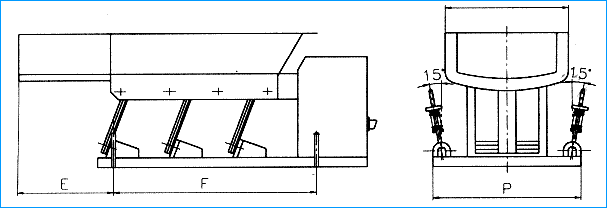

悬挂式安装尺寸图
型号
DMA2
DMA4
DMA8
DMA16
DMA32
DMA63
DMA125
DMA250
E 168 195 280 240 310 400 600 650
F 240 390 460 600 660 600 750 600
D 240 250 350 460 620 700 950 1380
I 200 239 336 400 550 730 970 1380
    本产品设计时未考虑物料仓压影响,为保证给料机的正常工作,应尽量减少料仓压力的影响,建议设备使用时配置相应的溜嘴,溜嘴的形式及配置尺寸见下图:

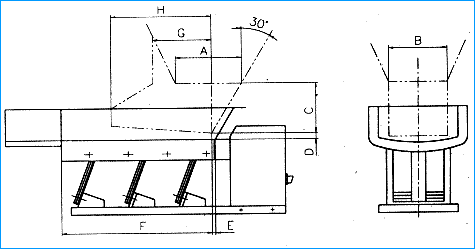

敞口型溜嘴配置图
型号 A B C D E F G H
DMA2 125 125 110 20 20 255 100 200
DMA4 150 150 130 25 25 375 140 250
DMA8 200 200 175 30 30 495 180 325
DMA16 250 250 215 40 40 610 270 450
DMA32 375 375 325 50 50 645 350 700
DMA63 500 500 435 60 60 725 450 925
DMA125 700 700 600 80 70 820 550 1180
DMA250 950 950 820 90 80 1000 700 1420

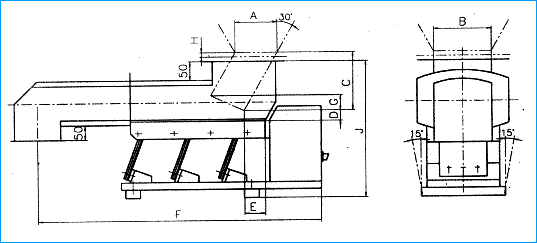

封闭型溜嘴配置图
型号
A
B
C
D
E
F
G
H
DMA2 125 125 110 20 20 500 40 5
DMA4 150 150 130 25 25 550 60 5
DMA8 200 200 175 30 30 895 90 5
DMA16 250 250 215 40 40 1125 110 10
DMA32 375 375 325 50 50 1190 130 75
DMA63 500 500 435 60 60 1352 160 120
DMA125 700 700 600 80 70 1816 210 150
DMA250 950 950 820 90 80 2090 320 200
